이토압식 공법의 개요
본 공법은 SEMI-SHIELD IRON MOLE HYPER이라는 굴착기계를 수직 작업구내에 투입시켜 기계의 선단부에 장착되어있는 굴착용 카타헤드(CUTTER HEAD)를 회전 시키면서 지반을 굴착하고 각종의 보조공법으로(활재주입) 막장면의 붕괴를 방지하면서 관로를 설치하는 원리이며,토사의 배토는 스크류 케이싱을 통해 외부로 반출이 되어 주변 지층의 지반을 안정시키고 추진하는 비 개착식 첨단 터널굴착방식으로 친환경적인 공법입니다.
장비의 선정 방법
이토압식 추진장비의 규격은 관경과 토질 추진거리에 따라 [TP60S] [TP95S] [TP125S] 등이 있으며 추진관의 구경 및 토질조건에 따른 추진력을 산정한뒤 이에 맞는 규격을 사용한다.
시공연장 및 관경
일반적으로 시공연장이 관경과 토질조건에 따라 다르다. [TP60S]의 경우는 추진관 D250mm~D300mm 관경으로 80m전후로 추진가능하며 , [TP95S]의 경우는 D400mm~D700mm관경으로 80m 전후로 추진가능하며 , 마지막으로 [TP125S]의 경우는 D800mm~D1000mm 관경으로 100m 전후로 추진가능하다. 추진의 시공연장은 현장의 여건[토질,자하수위,토피,관경]에따라 차이가 크다
| 장점 | 단점 |
|---|---|
| 연약지반 및 지하수위가 높은토질이나,연약지반에서도 적용가능 | 곡선시공이 곤란 |
| 타 공법에 비해 공기단축 | 대단면 Tunnel에는 부적합 |
| 점용면적이 적다 | 토질에따라 CUT HEAD 를 별도 선정해야하며, 토질의 변경에 즉시 대응하기가 힘들다. |
| 별도의 지반보강이 불필요 | |
| 굴진선단 붕괴 위험이 없슴 | |
| 굴진오차 발생이 거의 없슴 | |
| 토질에 관계없이 추진가능 |

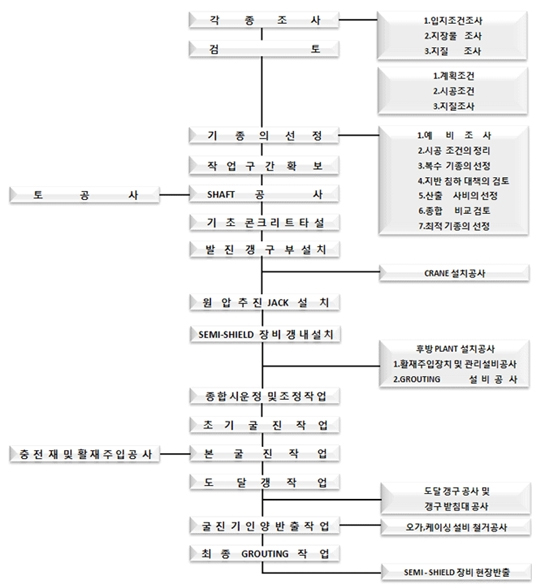

이토압식 시공순서

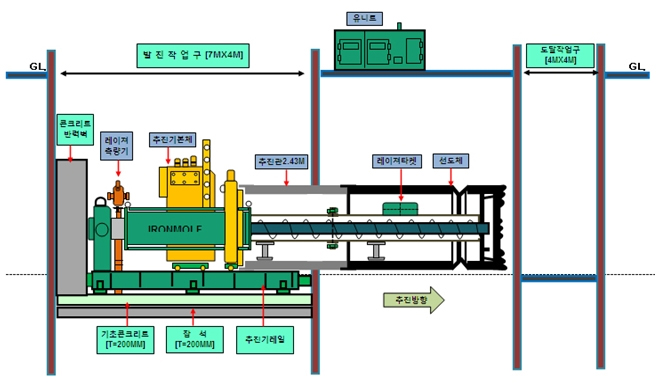

이토압식 추진장비 배치도
이토압식 추진장비 제원표
| 기기명 | IRONMOLE HYPER TP95S | IRONMOLE HYPER TP125S | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 흄관내경 | Ø350 | Ø400 | Ø450 | Ø500 | Ø600 | Ø700 | Ø800 | Ø900 | Ø1000 |
| 추진거리 | MAX.50~130M(토질에 따름) | MAX.70~200M(토질에 따름) | |||||||
| 적용토질 | 자갈,호박돌혼합토,모래,실트,점토 | ||||||||
| N값 | N값=5~50 | N값=4~50 | |||||||
| 자갈, 호박돌 혼합토 | 1축 압축강도 196MPa(2000kg/cm2)이하 | ||||||||
| 암반,자갈,호박돌지름 내경의 90%이하 | 50%이하 | 75%이하 | |||||||
| 자갈,호박돌 함유율 90%이하 | |||||||||
| 피수압 | MAX.58.8kPa(0.6kg/cm2)(굴삭첨가재와 핀치밸브에 의함) | ||||||||
| 추진잭: 추력/인력 | Max.1961/539kN (200/55ton) | Max.1961/735kN (200/75ton) | Max.4707/981kN (480/100ton) | ||||||
| 선도관 칫수 | Ø485ⅹ 3307mm | Ø541ⅹ 3307mm | Ø599ⅹ 3307mm | Ø655ⅹ 3268mm | Ø775ⅹ 3268mm | Ø895ⅹ 3268mm | Ø975ⅹ 3530mm | Ø1095ⅹ3530mm | Ø1215ⅹ3530mm |
| 선도관 질량 | 1945kg | 2455kg | 2630kg | 3135kg | 3915kg | 4435kg | 7035kg | 8210kg | 8965kg |

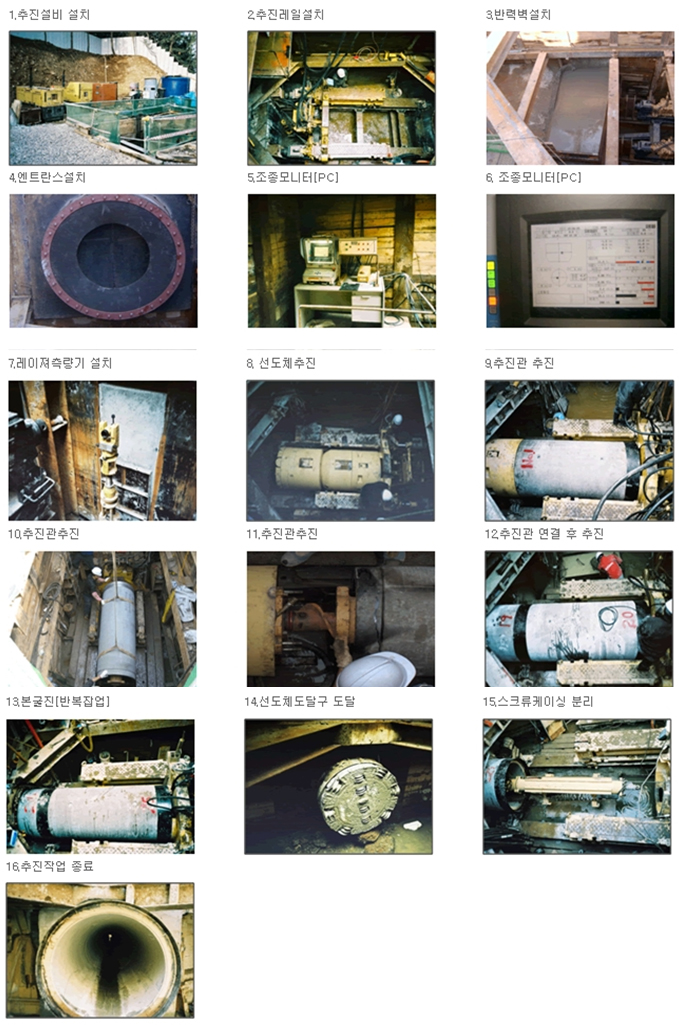

이토압식 추진 시공전경
