유압식 추진[강관압입]공법의 개요
유압식추진 [강관압입]공법이란 철도,일반국도,고속도로,하천 및 제방 등을 관통하여 관로를 설치하는 공사이며, Open cut 공법이 지장물이나 교통상황 등의 여건으로 인해 적용이 곤란할 경우 타 매설물이나 차량통행에 지장을 주지않고 후방의 반력벽에 지지된 유압Jack을 이용하여 추진관을 압입 후 ,추진관 내부에서 인력 및 장비로 수평굴착하여 토사를 외부로 반출시킨 뒤 본관을 삽입하여 지중 매입하는 공법을 말한다.
장비의 선정 방법
유압 Jack의 규격은 추진력에 따라 [150ton ~ 500ton]까지를 일반적으로 사용하고 있으며 강관의 구경 및 토질조건에 따른 추진력을 산정한 뒤 이에 맞는 규격 및 수량을 적용한다.
시공연장 및 관경
일반적으로 시공연장이 짧을수록 유리하나 관경과 토질조건에 따라 다르다. D=800m/m를 기준으로 일반토사의 경우 200m까지 시공할 수 있다. 시공연장의 산정 및 적용은 현장의 여건에 따라서 D=3000m/m이상의 대구경 추진도 가능하나 , 현장의 여건 [토질,지하수위,토피,관경] 에 따라서 달라지지만 제일 우선적으로 고려 하는것은 토질의 조건과 지하수위의 유무이다.
장,단점 비교
| 장점 | 단점 |
|---|---|
| 무소음 무진동 공법. | 인력에 의한 굴착으로 공사기간이 비교적 길다. |
| 주위구조물이나 건물에 영향을 미치지 않는다. | 반력벽 시공이 필요하다. |
| 민원발생 소지가 없다. | 전문인력이 필요하다. |
| 대구경 강관추진에 용이하다. | 인력굴착 이므로 D800mm 이상이어야 한다. |
| 관내 굴착후 추진하는 공법으로 시공이 비교적 정밀 | 토질에따라 막장면 붕괴위험있을수 있다. |
| 시공관리 용이. | |
| 단단한 토질 및 암굴착에 용이. | |
| 전단면, 층단면 토질변화에 영향을 받지 않고 굴진이 가능하다. |

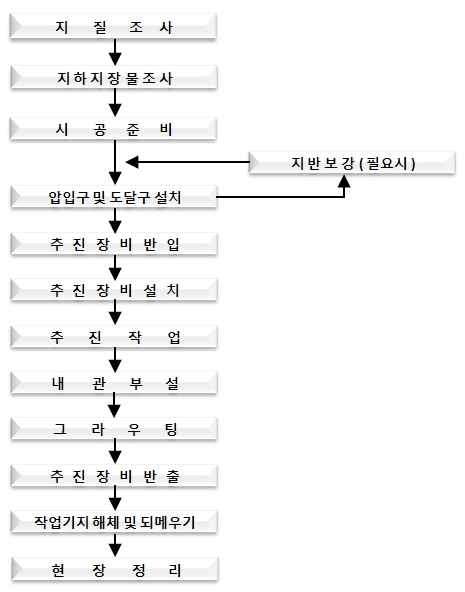

유압식 추진[강관압입]시공순서

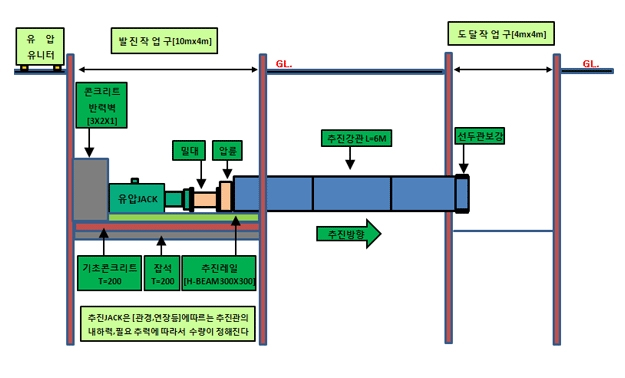

강관압입 추진장비 배치도

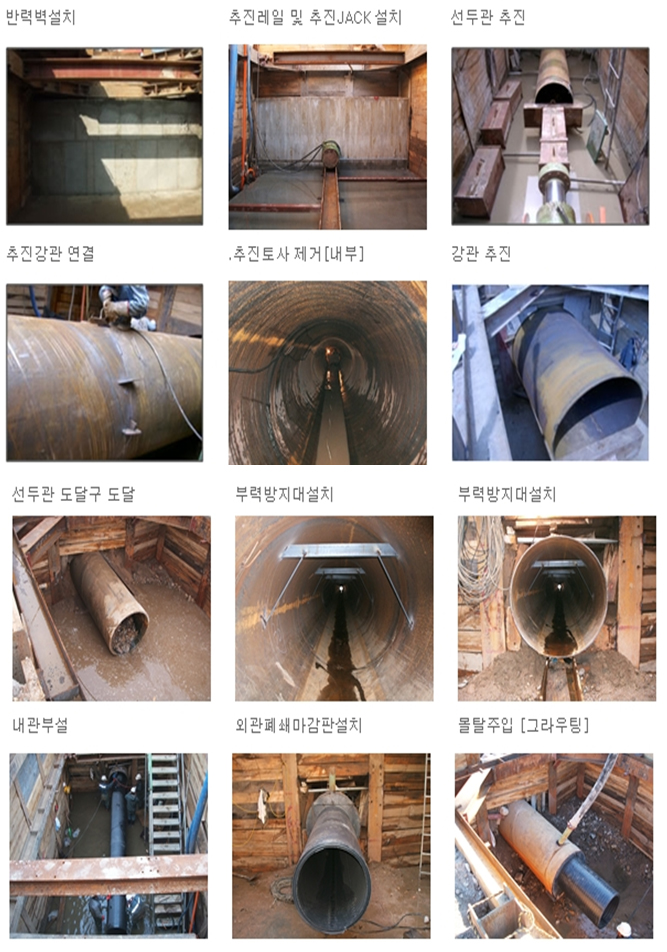

유압식 추진 시공전경
